產品簡介

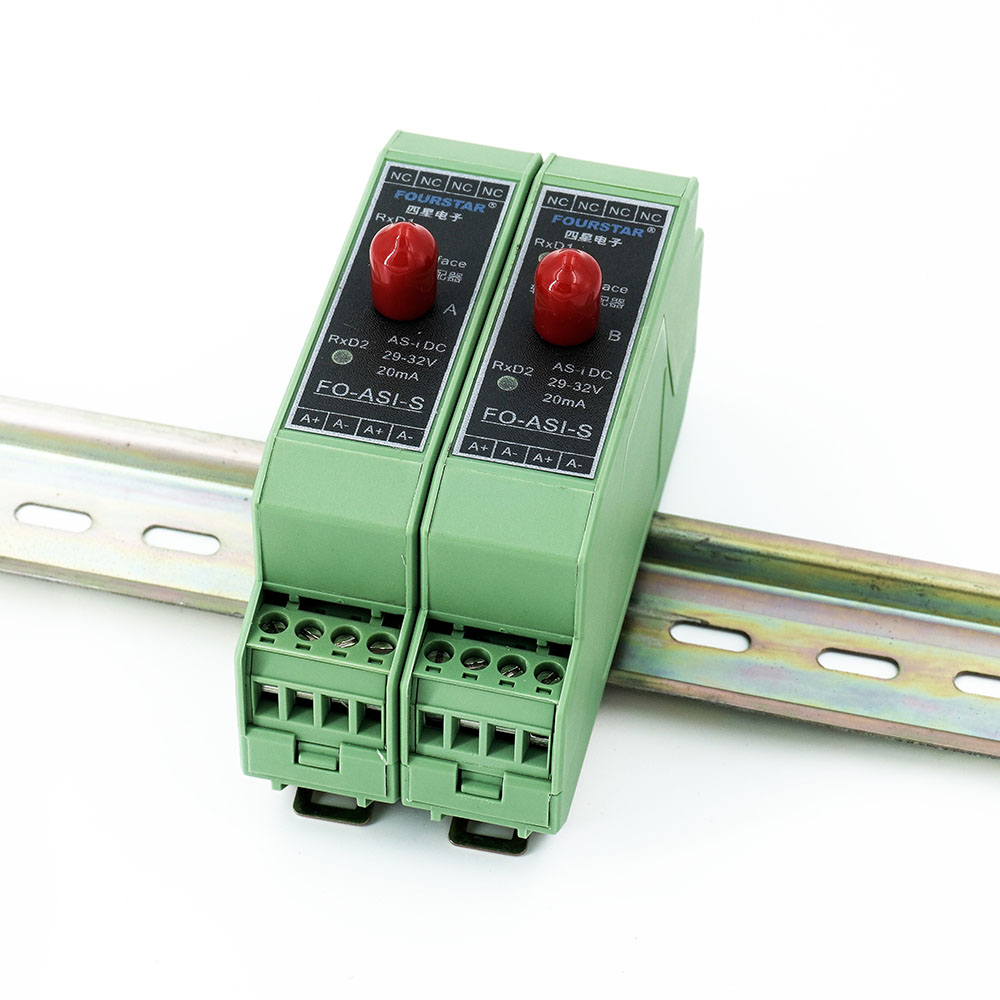

AS-Interface轉光纖適配器。將AS-i電纜傳輸轉換成光纖，分為A、B兩個模塊，成對使用，單纖傳輸，適用光纖：單模9/125、10/125、8.3/125um，光纖最大傳輸距離10公里。徹底解決干擾問題，支持AS-Interface Spec.V3.0并向上和向下兼容，AS-i電壓范圍DC29.5～31.6V，消耗電流<20mA。支持點對點、總線型和星型連接拓撲，即插即用免設置，防護等級IP20，DIN35標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
電口參數 | 接口類型 | 間距為5mm的接線端子。 |
通訊速率 | AS-Interface標準通訊速率自適應。 | |
電纜最大傳輸距離 | 100米。 | |
反相保護 | 有。 | |
過壓保護 | 有。 | |
光口參數 | 光纖類型 | 單纖傳輸，單模光纖9/125、10/125、8.3/125um。 |
波長 | 1310nm/1550nm。 | |
發(fā)送光功率 | -6dBm。 | |
接收光靈明度 | -18dBm。 | |
光纖接口 | ST光纖接頭，不支持其它類型光纖接頭。 | |
光纖最大傳輸距離 | 10公里。 | |
通訊協(xié)議 | Manchester編碼，支持AS-Interface Spec. V3.0，并向上和向下兼容。 | |
通用參數
| 工作電壓 | DC29.5～31.6V，AS-Interface專用解耦電源。 |
消耗電流 | <30mA。 | |
防護等級 | IP20。 | |
工作溫度 | -25℃～+85℃。 | |
外形尺寸 | 100mm×22.5mm×58mm（長×寬×高）。 | |
重量 | 50克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |
應用拓撲
